台灣總公司：
桃園市龜山區茶專路2-1號
電話:03-359-5579 (代表號)
傳真:03-359-2388
No.2-1, Chazhuan Rd., Guishan Shiang, Taoyuan County 333, Taiwan (R.O.C.)
TEL:886-3-359-5579
FAX:886-3-359-2388

機械強度極為優越(JIS硬度60以上時)
PU膠之原料為POLYESTER或POLYETHER與二異晴酸及其他稱之為分子延長劑之架橋結合而成。因架橋之關係而使得PU膠之分子網狀構造非常規則整齊，而一般的橡膠因網狀結構不規則，當其伸長時，因應力集中而易斷裂。PU膠因網狀結構整齊，沒有應力集中的現象，而是全體平均分散，故機械強度極為優越。

PU膠因具有PU基的特徵，其PU基和其他附近之PU基、尿基、二縮尿基之間有強大之吸引力(二次結合力)對所加之外力具有非常高之抵抗力。POLYESTER和POLYETHER比較時，POLYESTER具有較強之結合力，惟在JIS硬度80以上時則無差別。
具有高彈性率，在高硬度時也具有充份之反彈性及伸長性

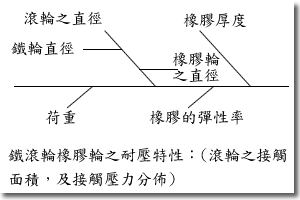

橡膠之耐壓性與滾輪之接觸面積及壓力分配有很大之關係，其關係如下之魚骨圖所示：

二支滾輪荷重相同，若滾輪較細，橡膠較薄，彈性率較高，則滾輪的接觸面積愈狹窄，接觸壓力愈大，此即表示該滾輪之耐壓性較為良好。

若滾輪之荷重、直徑，及橡膠厚度一定時橡膠之彈性率為滾輪耐壓之主要決定因素，而PU膠比其他一般橡膠具有較高的彈性率，故耐壓性良好，此點在連續運轉時，亦可能節省動力。
具有優良之耐油性耐溶劑性及耐熱老化性
PU膠內部除了PU基以外，尚有其他大量之極性基，因其有二次結合，故具耐油性、耐溶劑性、耐熱性、耐老化性、耐候性、耐臭氧性比其他一般橡膠更優越。同時對非極性之油及溶劑有充分抵抗性，對芳香族碳水化合物有相當之抵抗性。

PU膠和一般橡膠一樣在溶劑中膨脹時其強度會降低，但當溶劑發揮後，則PU膠可恢復其原來之強度。在耐油性，及耐溶劑性方面，POLYESTER較POLYETHER優越。
高溫時，使用情形不良
PU膠因具有二次結合，故溫度對其有相當影響，在溫度160oC~180oC時，PU膠容易產生熱分解。但在80oC以內時，PU膠仍保持有高強度之特性，而在120oC時，仍無熱劣化性產生。當其與高溫的工作要件接觸時，或因高速荷重迴轉而使PU膠因返覆壓縮而使內部發熱之情形，需充分注意。(一般PU膠因運動而產生之熱量很少)

PU膠普通使用於110o C以下，但在連續使用高速，高荷重迴轉時，則使用於80oC以下。
POLYESTER與POLYETHER之耐熱性大致沒什麼差別，惟對發熱性而言POLYETHER較POLYESTER為佳。
耐水性、耐酸性、耐鹼性方面，POLYETHER較POLYESTER優良
POLYESTER在15%之鹼性溶液中，經12小時煮沸後，其成份完全分解，這是因為聚合體中之ester基加水會分解之緣故。POLYESTER在高溫之酸性水中，亦容易分解而使物理性質降低。但POLYESTER在此種情況下只有很少的膨脹，故物理性質只少許降低，且不會有水分解之現象。故其乾燥後能恢復原來之物理性質，亦即具有可逆之現象。一般POLYETHER較POLYESTER具有5~10倍之耐水性。

回基本概念目錄



HOME │ ABOUT US │ CONCEPT│ PRODUCTS │ CONTACT US
DESIGNED BY NET-DOIT
COPYRIGHT 2006-2008 © HWA CHENG RUBBER INDUSTRY CO., LTD. ALL RIGHTS RESERVED
