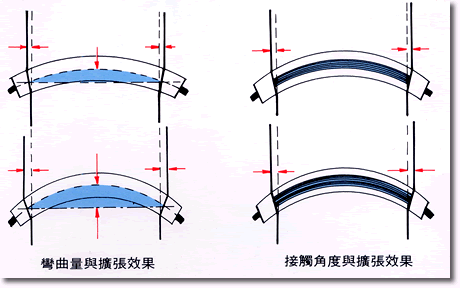

曲律半徑（彎曲量）與接觸角度對擴張之情形（如圖） |
| 一般視作業物之厚度來選擇，以曲軸座間2M為例 |
1. |
薄物如紙薄布膠膜金屬箔接觸角度30o～60o。 |
2.
|
厚物如厚織布膠布金屬皮接角度60o～90o。 |
| |
|
| |
|

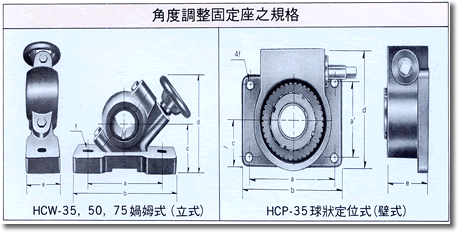

型式 |
角度調整方式 |
a |
a' |
b |
c |
d |
e |
f |
軸徑（mm） |
HCW-35 |
媧姆式 |
130 |
|
182 |
75 |
145 |
50 |
16 |
35ø |
HCW-40 |
媧姆式 |
145 |
|
215 |
75 |
162 |
60 |
16 |
40ø |
HCW-50 |
媧姆式 |
180 |
|
242 |
95 |
174 |
70 |
16 |
50ø |
HCW-60 |
媧姆式 |
230 |
|
300 |
130 |
220 |
100 |
16 |
60ø |
HCW-70 |
媧姆式 |
230 |
|
300 |
130 |
220 |
100 |
16 |
70ø |
HCP-35 |
球狀定位式 |
110 |
70 |
150 |
50 |
130 |
50 |
10 |
35ø |
HCP-40 |
球狀定位式 |
110 |
70 |
150 |
50 |
130 |
50 |
10 |
40ø |
HCP-50 |
球狀定位式 |
110 |
70 |
150 |
50 |
130 |
50 |
10 |
50ø |
HCP-60 |
球狀定位式 |
180 |
80 |
225 |
85 |
175 |
75 |
13 |
60ø |
HCP-70 |
球狀定位式 |
180 |
80 |
225 |
85 |
175 |
75 |
13 |
70ø |
|
|
|
|
 |
|
|
|
| |
|
|
|
|
| |
|
|
